顶击筛
60秒级人工响应 30分钟内给予技术答复 24小时免费提供方案

顶击筛

优势 顶击筛又名顶击式振动筛、顶击式标准震筛机,是一种作为精密筛分的试验设备。

进料粒度:0-0.038

重量5000

应用范围生化实验室、分析室、教育科研的必备设备

适用物料:煤炭、磨料、食品、饲料,医药等

点击咨询优惠报价
7*24小时免费咨询热线 0373-268 2333

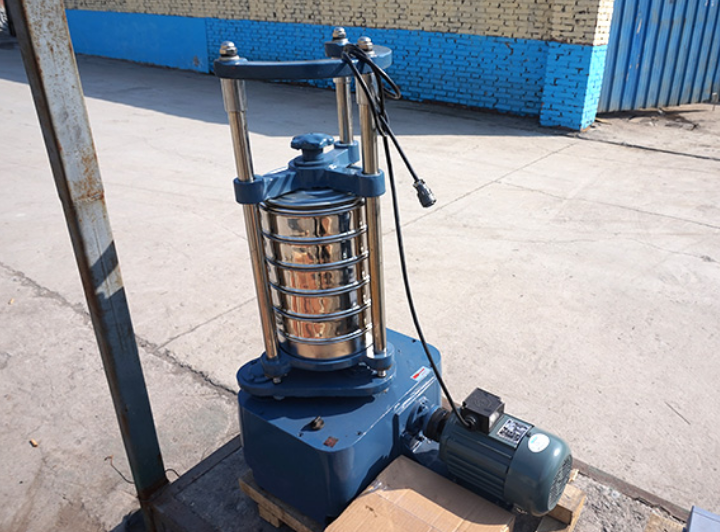

顶击筛产品简介

顶击筛又名顶击式振动筛、顶击式标准震筛机,是一种作为精密筛分的试验设备。该机具有回转及振击双重运动,能定时控制筛分时间,每次开机5分钟,既方便又简单完成分级工作。可与直径ф200、ф300的标准筛配套使用,是生化实验室、分析室、教育科研的必备设备,也是煤炭、冶金、电力、化工等行业试验室对物料颗粒分级和筛选的理想设备。

顶击筛结构组成

顶击式标准震筛机主要由回转机构,顶击机构,夹紧机构等部分组成。

(1)回转机构: 装在上箱体上的电机和小齿轮带动双联齿轮及齿轮转动,主偏心轴同时转动,引发摆动盘副偏心轴等,作半径12.5的回转摇动,通过支撑杆等带动筛子托盘及筛子等同步回转摇动。

(2)顶击机构:在机器回转机构运动的同时,装在摆盘轴盖上的键带动上凸轮轴旋转。由于上突轴与下凸轮轴之间的转速差,有效地使上凸轮轴上端,每分钟顶击筛子托盘等作上下运动147次。

(3)夹紧机构:当筛子等装上机后,按顺时针方向旋转旋钮,锥螺母沿轴向上移,同时,长短撑杆向外伸长,从而撑住导杆,并用板杆(附件)插入旋钮孔中,扳紧,即可达到可靠固定筛盖等目的;反向旋转旋钮即可松下。

(4)外形材料:铸铁底座,喷绿漆,铸铁台面,固定钢杆。

(5)动力部件:带电容电动机。

(6)震动及顶击部件:偏心轮,弹簧,摆盘轴,上突轴与下凸轮轴。

顶击筛突出优势

1、体积小,重量轻,噪音低,使用装夹方便灵活;

2、结构紧凑新颖,能有效保证筛子摇动和顶击次数;

3、筛分效果好,筛分力度、频率均匀;

4、整机性能良好,转幅大,振击力强;

5、可定时控制筛分时间,筛分数据准确。

顶击筛应用行业

适用于国防、建筑、地质、科研、冶金、化工、煤炭、磨料、食品、医药等部门的实验室或化验室中对颗粒物料进行筛分分析。

顶击筛技术参数

序号 名称 单位 数值
1 筛子直径 厘米 20
2 可配筛子层数 7
3 筛子孔径 毫米 0-0.038
4 摇动次数 次|分 221
5 顶级次数 次|分 147
6 回转半径 毫米 12.5
7 顶级落距 毫米 10mm
8 电机功率 千瓦 0.38
9 电源电压 380
10 电机转速 转|分 2800
11 机器重量 千斤 120
12 外形尺寸 毫米 586*370*952
序号 名称 单位 数值
1 筛子直径 厘米 20
2 可配筛子层数 7
3 筛子孔径 毫米 0-0.038
4 摇动次数 次|分 221
5 顶级次数 次|分 147
6 回转半径 毫米 12.5
7 顶级落距 毫米 10mm
8 电机功率 千瓦 0.38
9 电源电压 380
10 电机转速 转|分 2800
11 机器重量 千斤 120
12 外形尺寸 毫米 586*370*952

顶击筛厂家地址:新乡市延津县森林公园大门西1000米路北

顶击筛价格咨询热线:0373-268 2345
