摇摆筛
60秒级人工响应 30分钟内给予技术答复 24小时免费提供方案

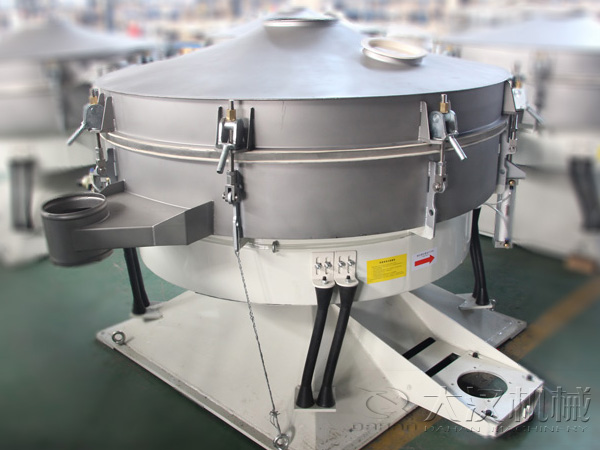

摇摆筛

优势 摇摆筛因其圆形筛面的摇摆运动方式而得名,驱动方式为机械偏心和偏角度的强制驱动。

层 数:1-5(s)

筛面斜角:0-10(°)

功 率:0.75-11(kw)

应用范围:食品类,化工类,陶瓷类,造纸类,冶金制药类等

适用物料:各种粉尘,颗粒物料的筛分分级,除杂

点击咨询优惠报价
7*24小时免费咨询热线 0373-268 2333

摇摆筛产品简介

摇摆筛,即圆形摇摆筛,因其圆形筛面的摇摆运动方式而得名,驱动方式为机械偏心和偏角度的强制驱动。整个筒型筛箱被空间运动的摇摆轴带动进行摇摆运动,还融合了手工筛分动作中水平面摇动和垂直向上抛簸运动,增加了切向抛簸运动,这三种运动的有力结合实现了物料在筛面的均匀分布和合理抛跳,提高了筛分效率和产量,有效解决细粒级物料的干、湿式筛分透筛难题。

摇摆筛结构原理

(1)基本的回转运动模仿人工筛分动作。偏心率从25到40mm可调,摇摆频率从120到360rpm可调。

(2)物料的停留时间可通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

(3)建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分布,从而以螺旋运动往轴向传播,细小颗粒从而完成了整个筛分过程。

(4)水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离,较大颗粒被送到出口处。

(5)此次过程在每筛层之间重复进行。

摇摆筛突出优势

1、柔和摇滚筛分,不会对毛料颗粒原结构形成破坏,不容易产生静电;

2、加速度值低,延长筛网使用寿命;

3、五种不同的清洁网面方式,如弹跳球清洁、滚刷清洁、喷气方式清洁、弹性刮板清洁以及超声波技术清洁;

4、筛分效率高,筛孔不堵塞,确保筛分连续性;

5、圆形积木式拼装结构,装、卸简单。

6、出料口可随意360度旋转;

7、全封闭式作业,噪音低,更环保;

8、作业环境要求低,可适应室外复杂环境;

9、优化重力均衡,地基动态负荷低。

摇摆筛应用行业

本设备适用于化学、食品与香料、塑料、橡胶、矿业、医药、木业及胶合板、冶金、饲料、化肥、糖盐业等各种与颗粒、粉粒有关行业的干、湿式筛分、液体固形物分离回收及废水筛滤回收等。

摇摆筛技术参数

型号 有效筛分直径(mm) 有效筛分面积(㎡) 筛面斜角(°) 层 数(s) 功 率(kw)
GFBD-600 Φ600 0.21 0-10 1-5 0.75
GFBD-1000 Φ1000 0.66 0-10 1-5 1.1
GFBD-1200 Φ1200 0.98 0-10 1-5 2.2
GFBD-1600 Φ1600 1.81 0-10 1-5 4
GFBD-2000 Φ2000 2.80 0-10 1-5 5.5
GFBD-2400 Φ2400 4.15 0-10 1-4 5.5
GFBD-2600 Φ2600 5.31 0-10 1-4 5.5
GFBD-3200 Φ3200 7.50 0-10 1-4 11
型号 有效筛分直径(mm) 有效筛分面积(㎡) 筛面斜角(°) 层 数(s) 功 率(kw)
GFBD-600 Φ600 0.21 0-10 1-5 0.75
GFBD-1000 Φ1000 0.66 0-10 1-5 1.1
GFBD-1200 Φ1200 0.98 0-10 1-5 2.2
GFBD-1600 Φ1600 1.81 0-10 1-5 4
GFBD-2000 Φ2000 2.80 0-10 1-5 5.5
GFBD-2400 Φ2400 4.15 0-10 1-4 5.5
GFBD-2600 Φ2600 5.31 0-10 1-4 5.5
GFBD-3200 Φ3200 7.50 0-10 1-4 11

摇摆筛厂家地址:新乡市延津县森林公园大门西1000米路北

摇摆筛价格咨询热线:0373-2682345
