皮带输送机
60秒级人工响应 30分钟内给予技术答复 24小时免费提供方案

皮带输送机

优势

输送量:30-300(t/h)

处理能力:30-300(t/h)

应用范围:广泛应用于矿山、冶金、煤炭、化工、建材等行业的各种松散物料的输送

适用物料:灰渣、水泥熟料、铁渣、矿渣、石灰石、焦炭、碎石等

加工物料

点击咨询优惠报价
7*24小时免费咨询热线 0373-268 2333

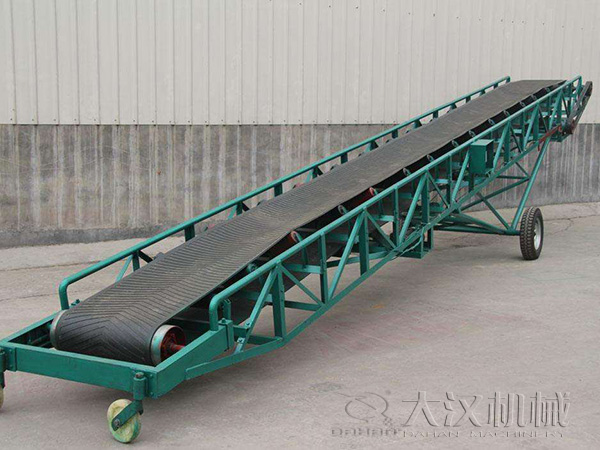

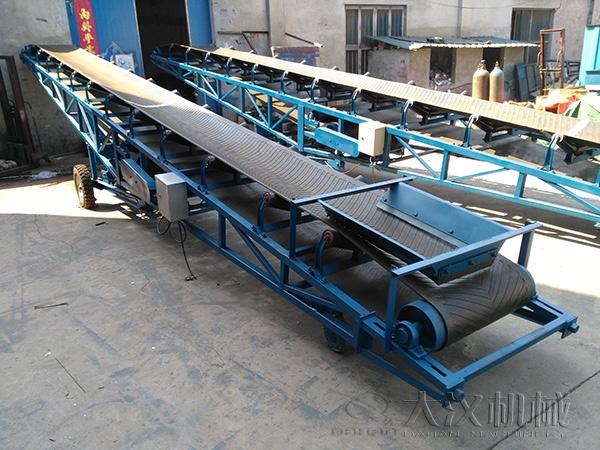

皮带输送机产品介绍

皮带输送机也叫做带式输送机或胶带输送机,皮带输送机具有输送能力强,输送距离远,结构简单易于维护,能方便地实行程序化控制和自动化操作。新乡大汉振动筛分为TD系列皮带输送机、DY型可移动皮带输送机、大倾角皮带输送机,皮带输送机是流水作业线不可缺少的经济型物流输送设备。

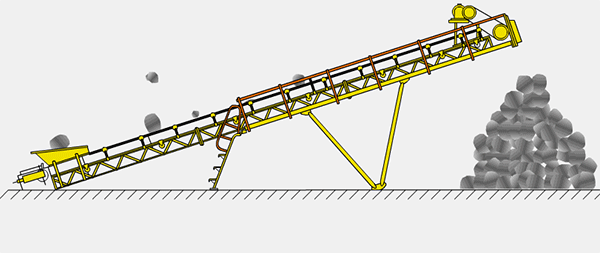

皮带输送机工作原理

皮带输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒,另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动,输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端,以增大牵引力,有利于拖动。物料由喂料端喂入,落在转动的输送带上,依靠输送带摩擦带动,然后运送到卸料端卸出。

皮带输送机突出优势

1、输送物料种类多:输送物料的范围可以从很细的各种粉状到大块的矿石、石块、煤或纸浆木料等物料,输送物料范围广泛;

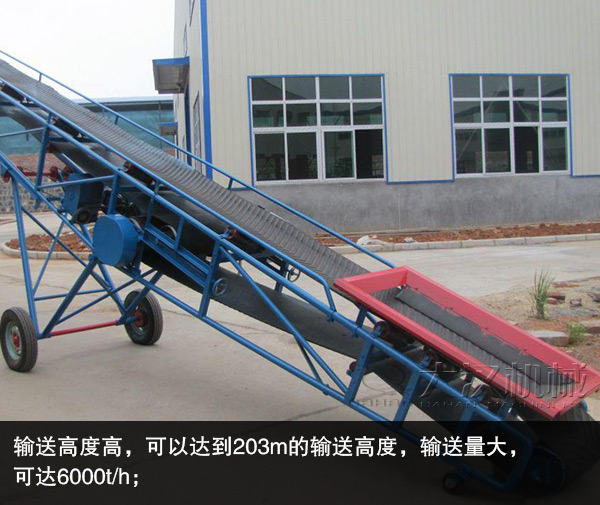

2、输送能力大:输送高度高,可以达到203m的输送高度,输送量大,可达6000t/h;

3、适应性强:皮带输送机输送倾角为0°~90°范围内,还可以跟根据用户需求设计自由设计倾斜角度;

4、可靠性强:运行平稳,物料与输送带没有相对运动,能够避免对输送物的损坏;

7、使用成本低:皮带输送机系统运送每吨散状物料所需的劳动工时和能耗,较小零件的维修和更换可在现场很快地完成,维修费用低。

皮带输送机适用范围

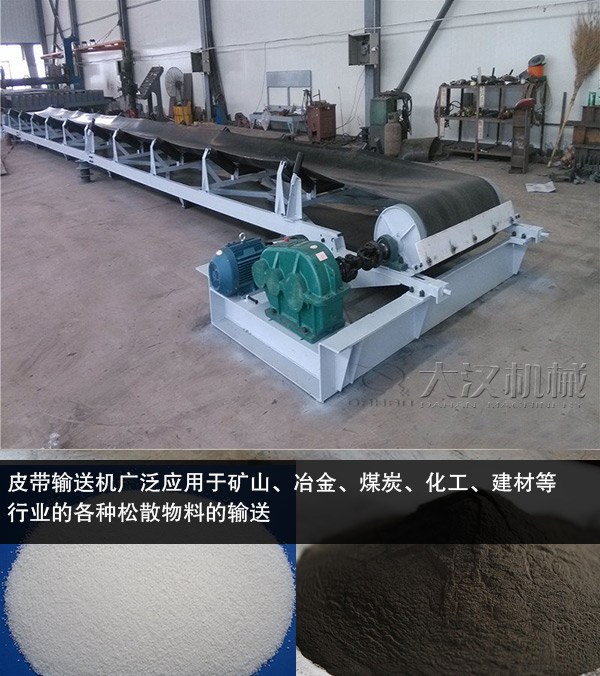

皮带输送机广泛应用于矿山、冶金、煤炭、化工、建材等行业的各种松散物料的输送,如:灰渣、水泥熟料、铁渣、矿渣、石灰石、焦炭、碎石等,特别是一些温度高、容重大、块度大、具有锋利锐角和磨损性强的物料。

皮带输送机技术参数

LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
LS型 GX型) 输送量QΦ=0.33(m3/h) 功率Pd 1=10m(KW)) 功率Pd 1=30m(KW) 转速(r/min) 输送量QΦ=0.33(m3/h)
100   2.2 1.1 1.6 120 1.9
160   7.6 1.5 2.8 90 5.7
200 200 11 2.2 3.2 75 18
250 250 22 2.4 5.3 75 18
315 300 36.4 3.2 8.4 60 29.1
400 400 66.1 5.1 11 60 52.9
500 500 93.1 4.1 15.3 45 69.8
630   60 160 8.6 25.9
800   223 12 36 35 174
1000   304 16 48 30 261
1250   458 24.4 73.3 20 305
